Lenze inverter i510 / i550





안녕하세요. FA 유용한 정보를 알려드리는 이지원 입니다.

이번 시간에는 Lenze 인버터 i510 / i550 을 소개합니다.



1. 제품 특징

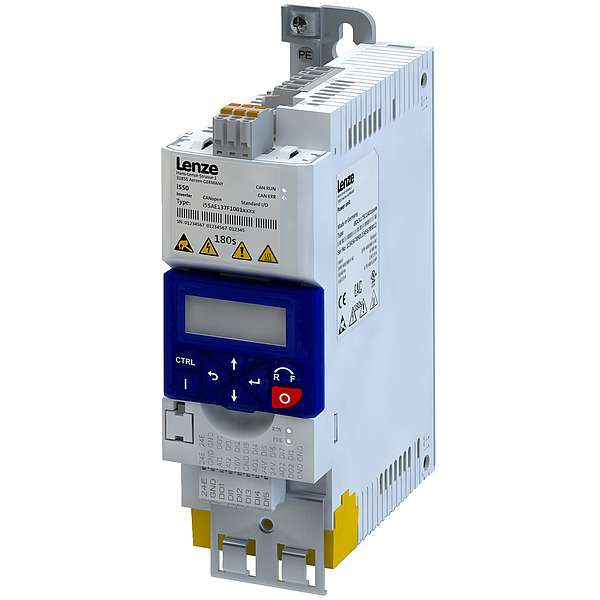

Lenze i500 시리즈 제품은 일반 유도전동기를 제어할 수 있는 인버터 제품입니다.

제품 성능에 따라 i510 모델과 i550 모델로 나누어집니다.

i510 모델은 옵션이 없는 일체형 주파수제어 인버터로, 0.25 kW ~ 15 kW 까지 제품이 나옵니다.

i550 모델은 다양한 옵션카드를 장착할 수 있는 벡터제어 인버터로, 0.25 ~ 132 kW 까지 제품이 나옵니다.

i550 모델은 HTL 엔코더를 지원하며, 다양한 필드버스 통신 옵션이 제공됩니다.

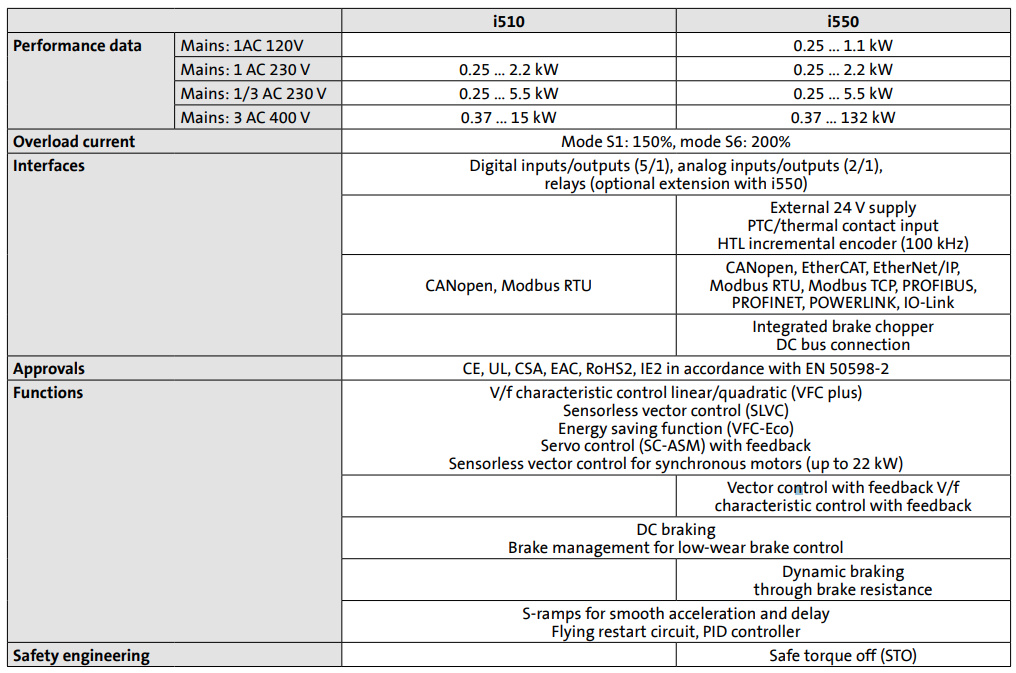

보다 자세한 사항은 아래 자료를 참고하시기 바랍니다.

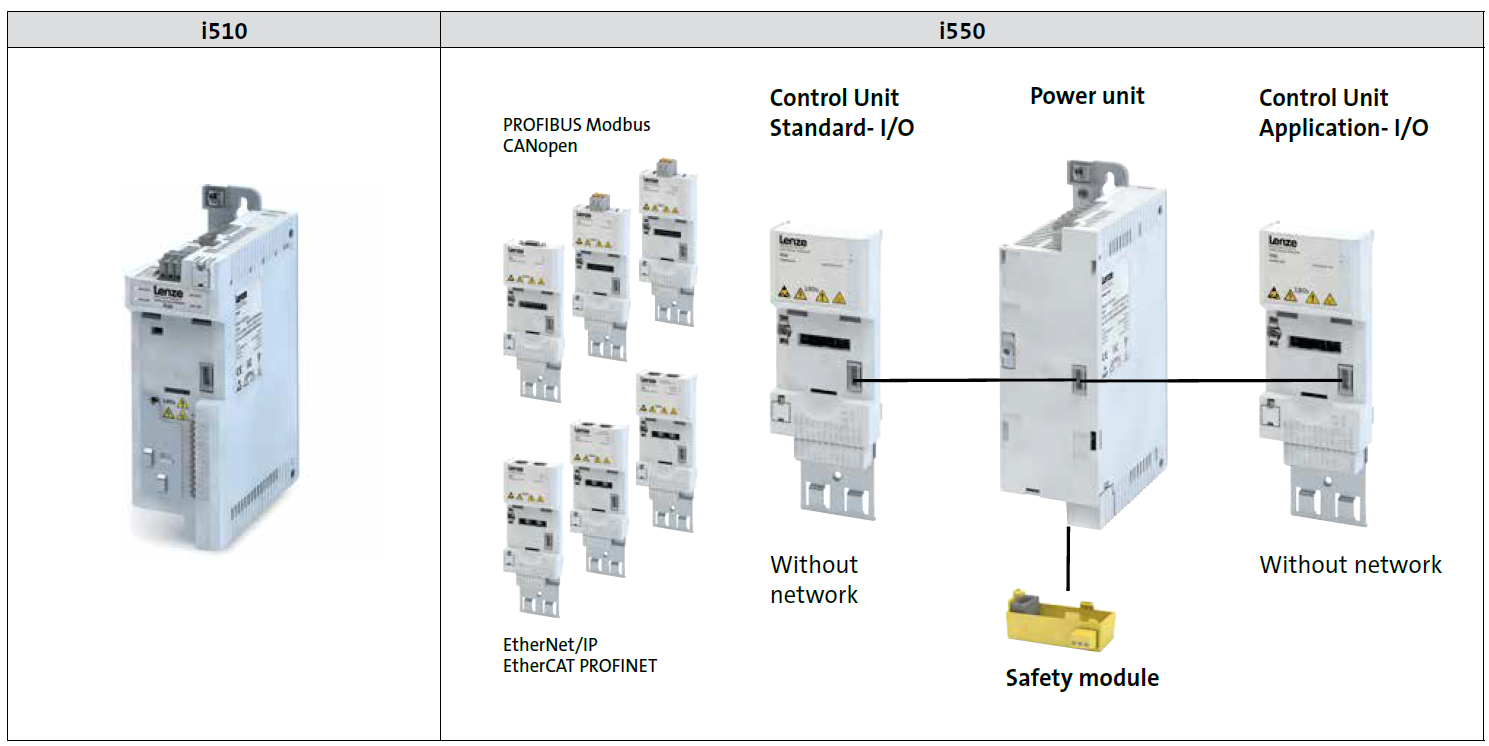

2. i550 옵션 구성

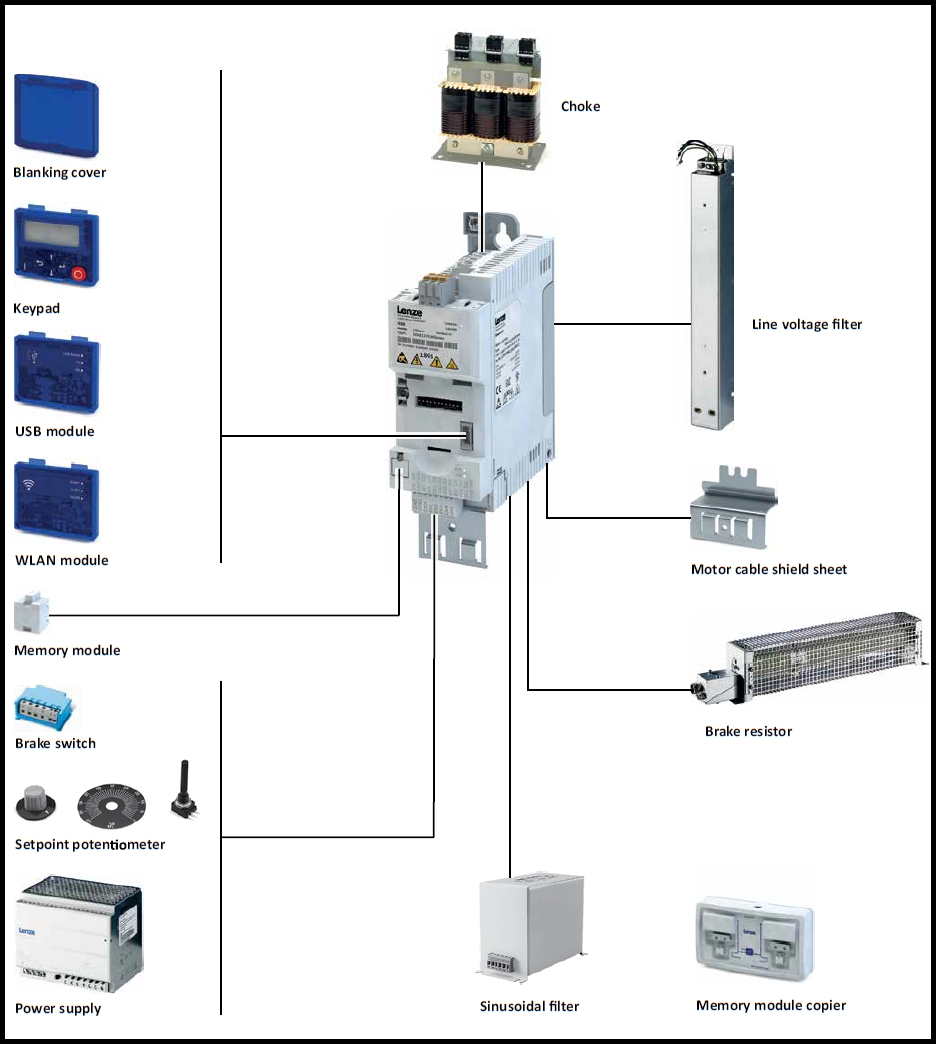

옵션카드 장착이 가능한 i550 모델에 대한 하드웨어 구성도 입니다.

키패드, WLAN, USB, Safety function (STO), CANOpen, Modbus, EtherCAT, EtherNet/IP, PROFIBUS, PROFINET 등의 옵션이 장착 가능합니다.





3. 결선도 및 파라미터 자료

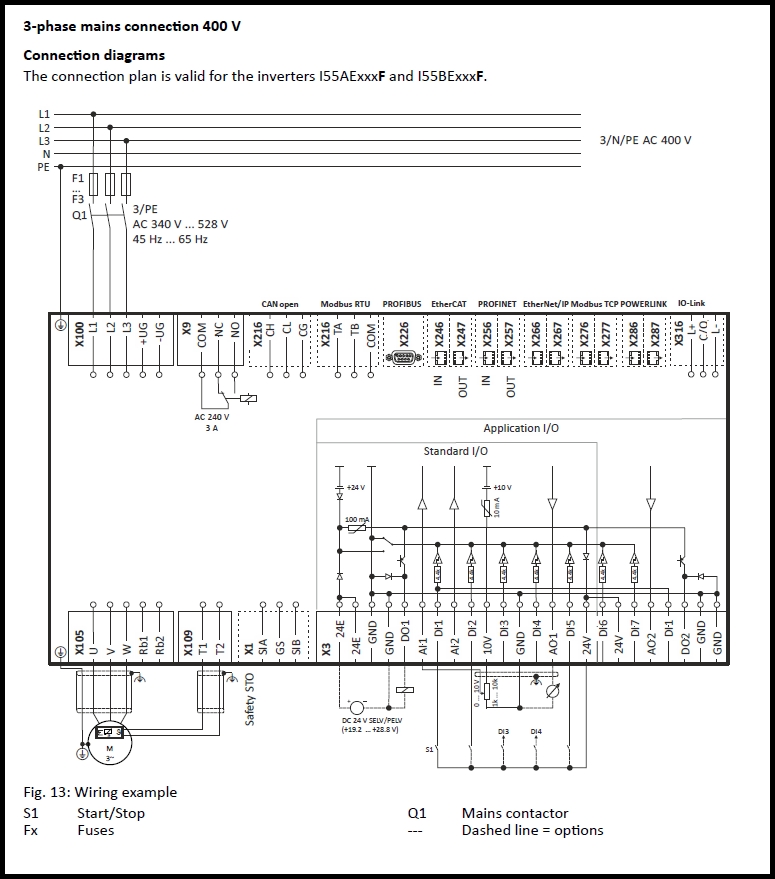

i550 모델의 결선도 자료입니다.

보다 상세한 자료(결선도, 파라미터, 에러코드)는 아래 링크를 통해 확인하시기 바랍니다.



Lenze inverter i500 결선도, 파라미터, 에러코드 자료 보러가기





4. 소프트웨어 사용방법

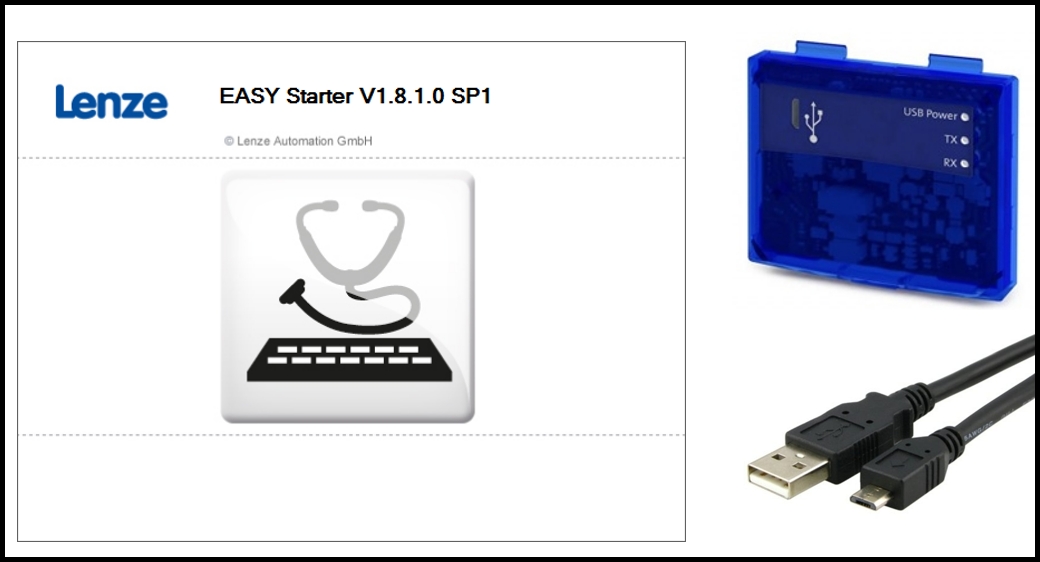

Lenze i550 인버터를 PC에 연결하기 위해서는 USB 모듈 i5MADU0000S 옵션이 필요합니다.

이 옵션모듈을 이용하면 일반 USB micro 5 pin 케이블을 이용하여 PC와 연결이 가능합니다.



무료 소프트웨어인 "EasyStarter" 를 이용하여 파라미터 저장, 변경, 모니터링이 가능합니다.

사용방법은 아래 링크를 참고하시기 바랍니다.



Lenze EasyStarter 사용방법 보러가기



감사합니다.
