Lenze Keypad 사용방법

안녕하세요. 자동화 정보를 쉽게 설명해드리는 이지원 입니다.





Lenze 인버터 8400 시리즈, 서보드라이브 9400 시리즈에 장착되는

키패드 X400 (EZAEBK1001, EZAEBK2001) 제품에 대한 사용방법을 소개하겠습니다.





1. 키패드 정보

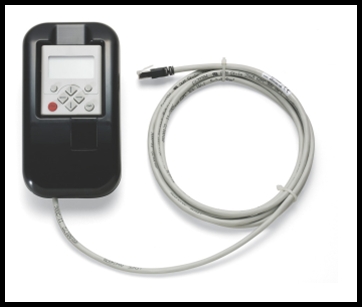

• 모델명 : EZAEBK1001 (일반형), EZAEBK2001 (연장 케이블을 이용한 외부장착형 키패드)
• 버튼 : 4개의 방향키, 2개의 펑션키, Run, Stop 버튼
• 기능 : 제품 상태표시, 파라미터 변경, 에러기록 확인, 파라미터 저장 가능

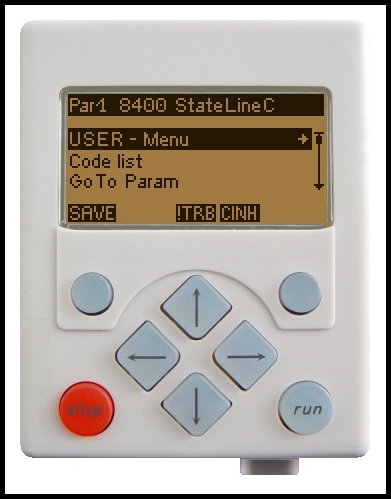

2. 메뉴 설명

•  User-Menu : 소프트웨어(Easy starter, Engineer)에서 자주 사용하는 파라미터를 User-Menu로 설정
•  Code list : 파라미터가 번호순으로 하나씩 나타남
•  GoTo Param : 파라미터 번호를 입력하여 해당번지로 바로 이동
•  Logbook : 에러내역
•  Parameter Transfer : 파라미터를 키패드에 저장





3. 키패드 상태창 정보

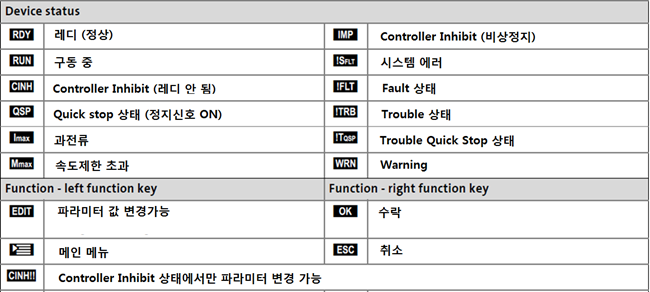

키패드의 하단에는 키패드 상태를 나타내는 작은 표시가 보입니다.

아래 자료는 키패드 상태창에 나타나는 정보와 그 의미를 보여줍니다.





4. 인버터 및 서보드라이브 상태창 정보

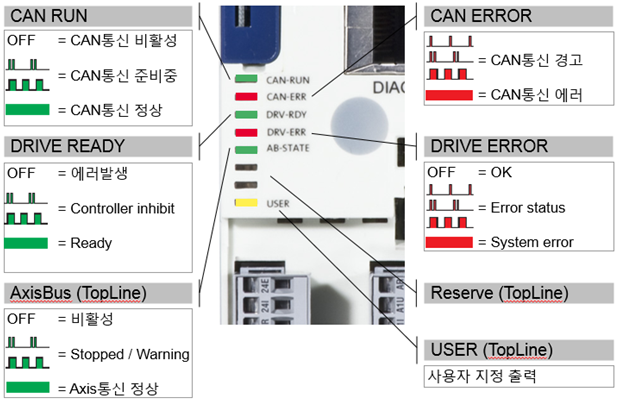

Lenze 8400 인버터, Lenze 9400 서보드라이브에는 제품 상태를 나타내는 여러 개의 LED 램프가 있습니다.

다음은 각 램프의 색상 및 점멸 빈도에 대한 상태 정보입니다.





5. 키패드 사용방법

Lenze 키패드를 이용하여 파라미터 확인, 파라미터 변경, 파라미터 저장, 에러내역 확인, 수동운전, 에러리셋 등의 사용방법은 아래 포스팅을 참고하시기 바랍니다.



Lenze 키패드 사용방법 보러가기



감사합니다.
