Lenze Servo Drive 9400

안녕하세요. 자동화 유용한 정보를 알려드리는 이지원 입니다.

이번 시간에는 Lenze 9400 서보드라이브 제품을 소개합니다.



1. 제품 특징

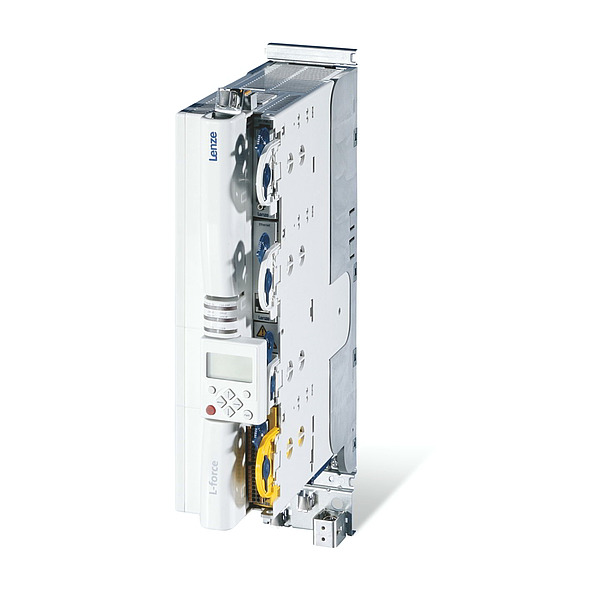

Lenze 9400 제품은 일반 유도전동기와 서보모터를 제어할 수 있는 서보드라이브 제품입니다.

Lenze 9400은 싱글 드라이브와 멀티드라이브 두 가지 구성으로 되어있습니다.

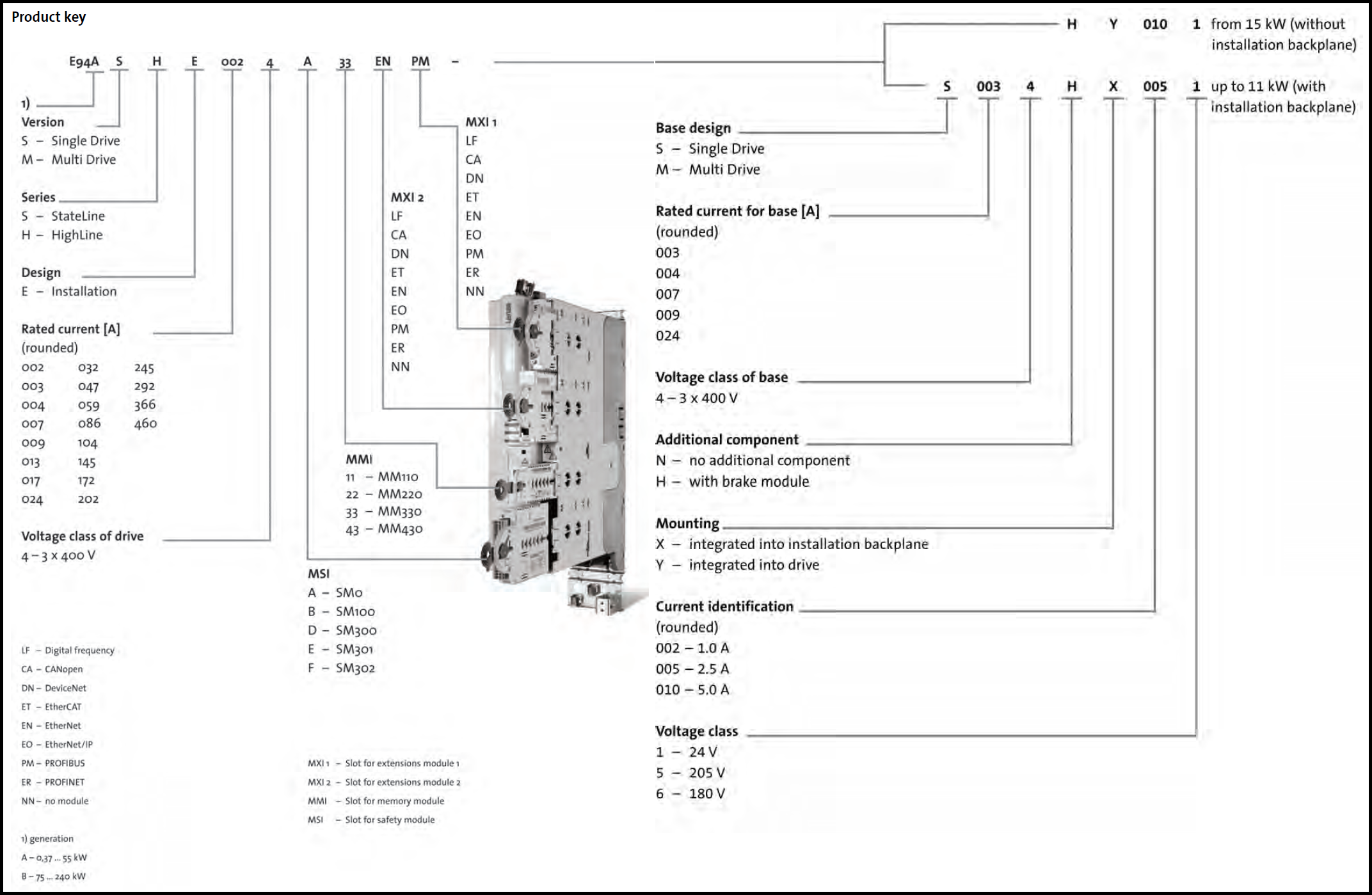

모델명 E94ASHE 로 시작하면 single drive, E94AMHE 로 시작하면 multi drive 입니다.

- Single Drives: 0.37 ~ 240 kW (1.5 ~ 460 A)
- Multi Drives: 0.37 ~ 30 kW  (1.5 ~ 59 A)

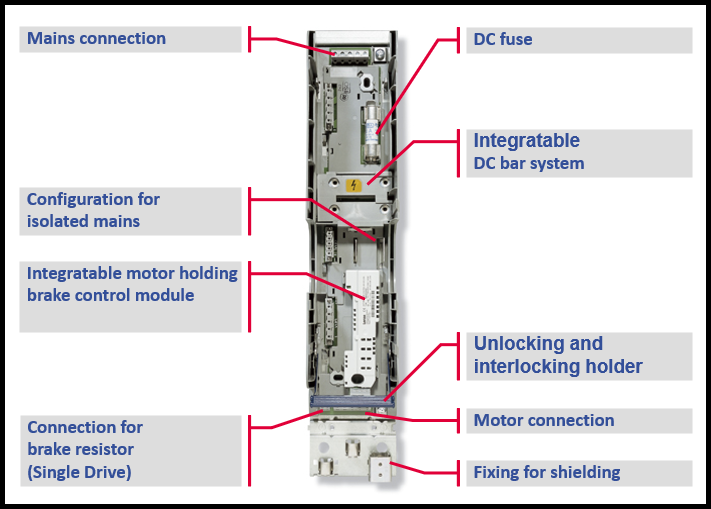

멀티 드라이브는 전원모듈과 드라이브모듈로 구성되어 있습니다.

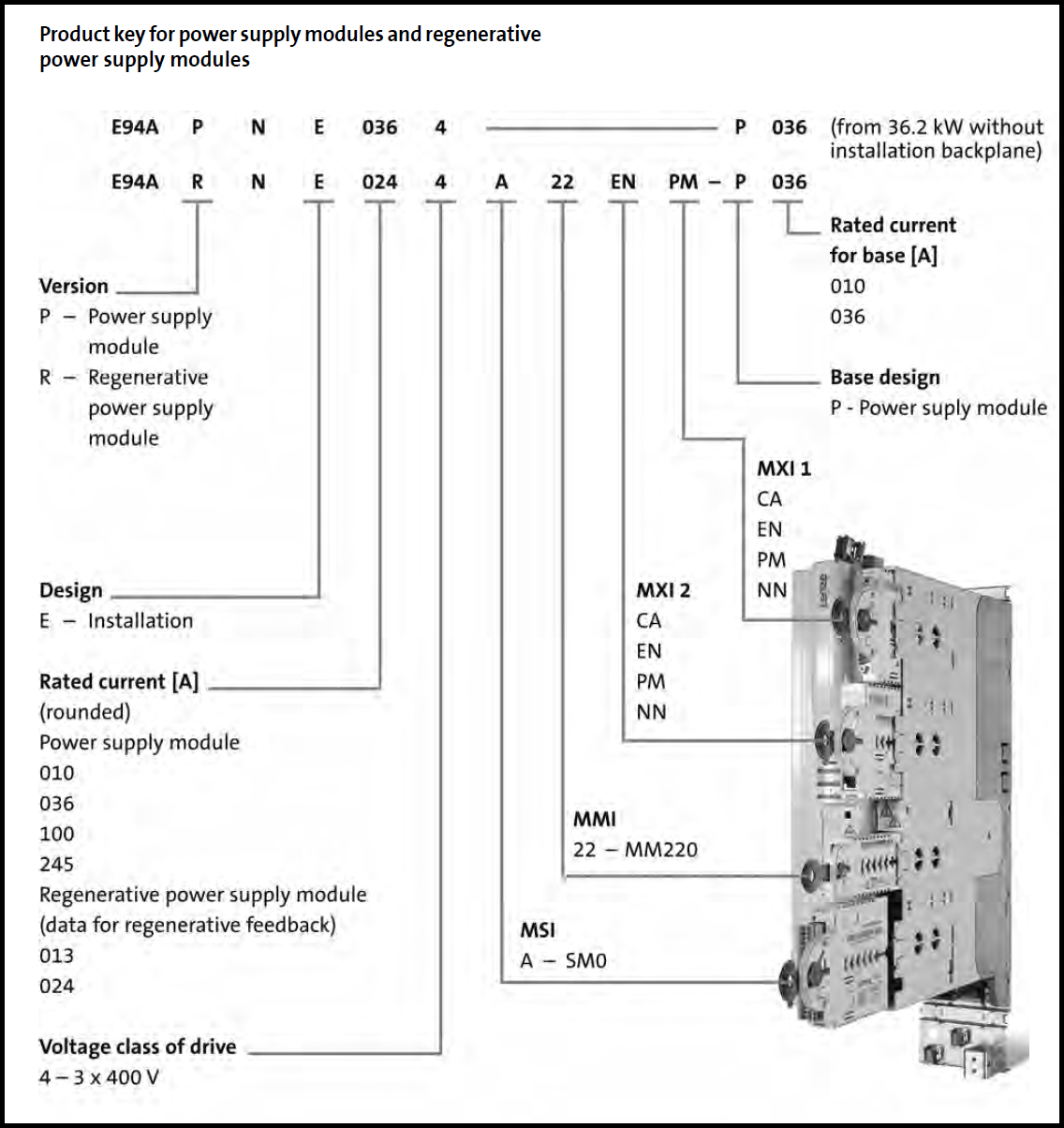

아래는 전원모듈에 대한 모델명 정보입니다.

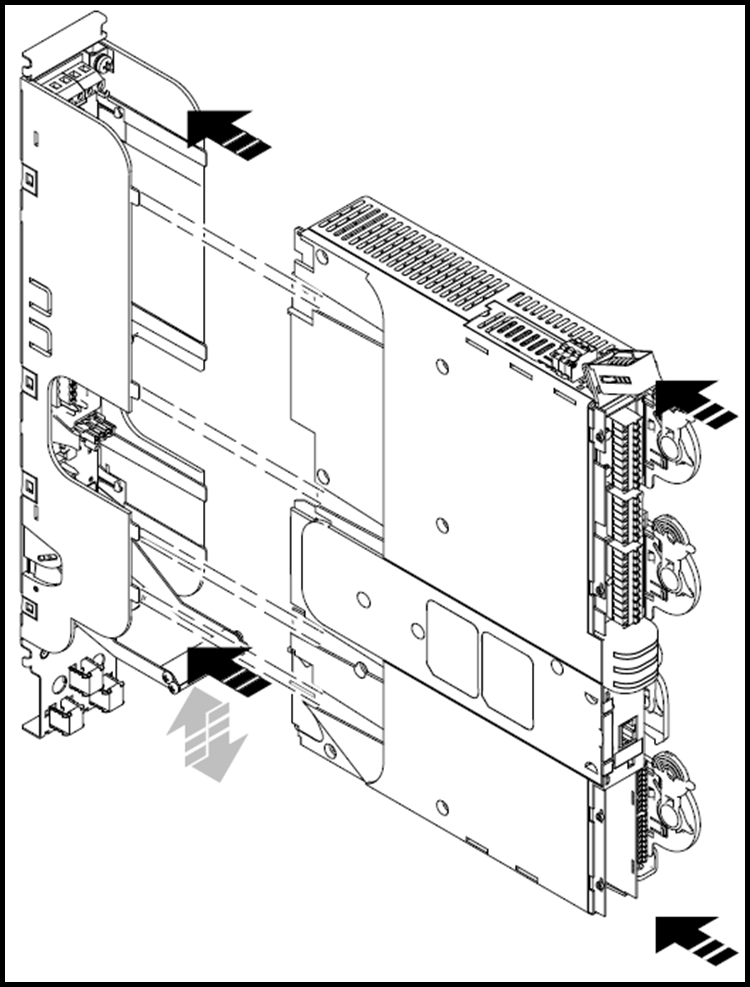

11 kW까지 작은 용량의 제품은 installation backplane이 별도로 구성되어 있어 제품의 탈부착이 용이합니다.





2. 결선도, 파라미터 자료

Lenze 9400 파라미터 입니다.

번호	명칭	설명	값	비고
0051.0	Motor speed	모터속도	rpm
0054.0	Motor current	모터전류	A
0061.0	Heatsink temperature	드라이브 방열판 온도	℃
0062.0	Temperature inside controller	드라이브 내부 온도	℃
0063.0	Motor temperature	모터 온도	℃
0064.0	Device utilization (Ixt)	드라이브 누적부하율	%
0066.0	Thermal motor load (I2xt)	모터 열적부하율	%
0166.0	Error description	에러설명



Lenze 9400 에러코드 및 조치방법 입니다.

번호	코드	메시지	내용 및 조치사항
7944	CA08	Can Bus Stopped	CAN 통신 에러 >> 케이블 점검, 파라미터 점검
6914	CE04	MCI communication error	통신모듈 에러 >> 통신 케이블 점검, 통신모듈 교체
21657	Ck05	Error following error 1	위치편차 에러 >> 설비부하 점검, 모터설정 파라미터 확인
6033	LP1	Motor phase failure	모터 단상 >> 모터 상간저항 점검, 절연저항 점검, 케이블 교체



Lenze 9400 서보드라이브의 결선도, 파라미터, 에러코드 등에 대한 더 많은 자료는 아래 링크를 통해 확인 가능합니다.



Lenze 9400 자료 다운받으러 가기





3. 소프트웨어 사용방법

Lenze 9400 서보드라이브에 대한 파라미터 확인, 수정, 복사 등을 위해서는

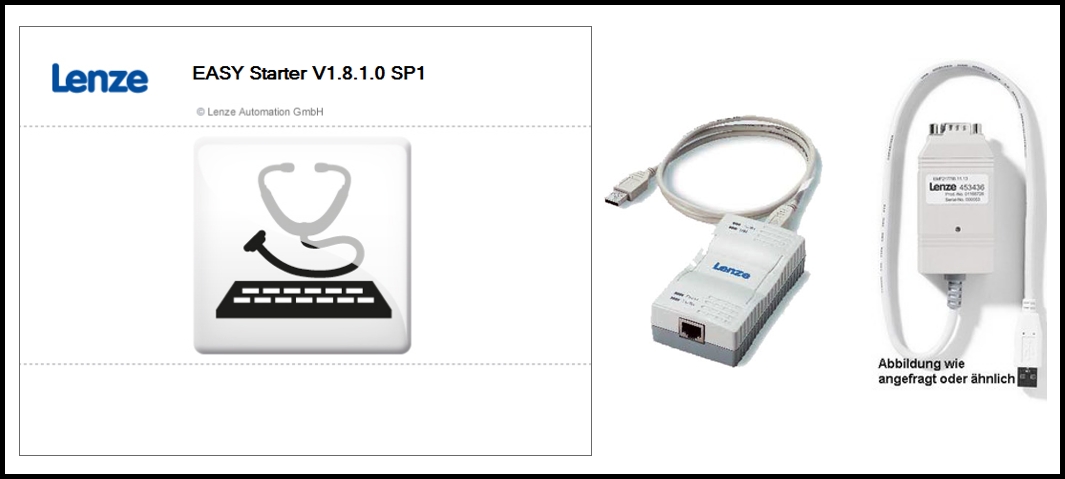

Lenze 무료 소프트웨어 EasyStarter 를 사용해야 합니다.

또한 PC와 연결하기 위한 케이블 E94AZUS 또는 EMF2177IB  제품이 필요합니다.

EasyStarter 사용방법은 아래 포스팅을 참고해주시기 바랍니다.



Lenze software "EasyStarter" 사용방법 보러가기





4. 키패드 사용방법

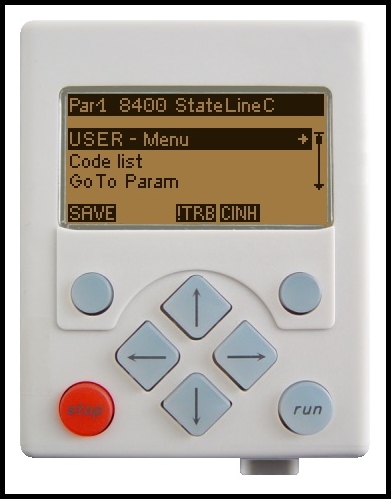

Lenze 9400 에 장착가능한 키패드 X400 (EZAEBK1001) 제품에 대한 소개 및 사용방법(파라미터 변경, 모니터링 등)은

아래 포스팅을 참고해주시기 바랍니다.





Lenze Keypad 사용방법 보러가기







감사합니다.
