Lenze inverter 8400 시리즈

안녕하세요. FA 정보를 알려드리는 이지원 입니다.

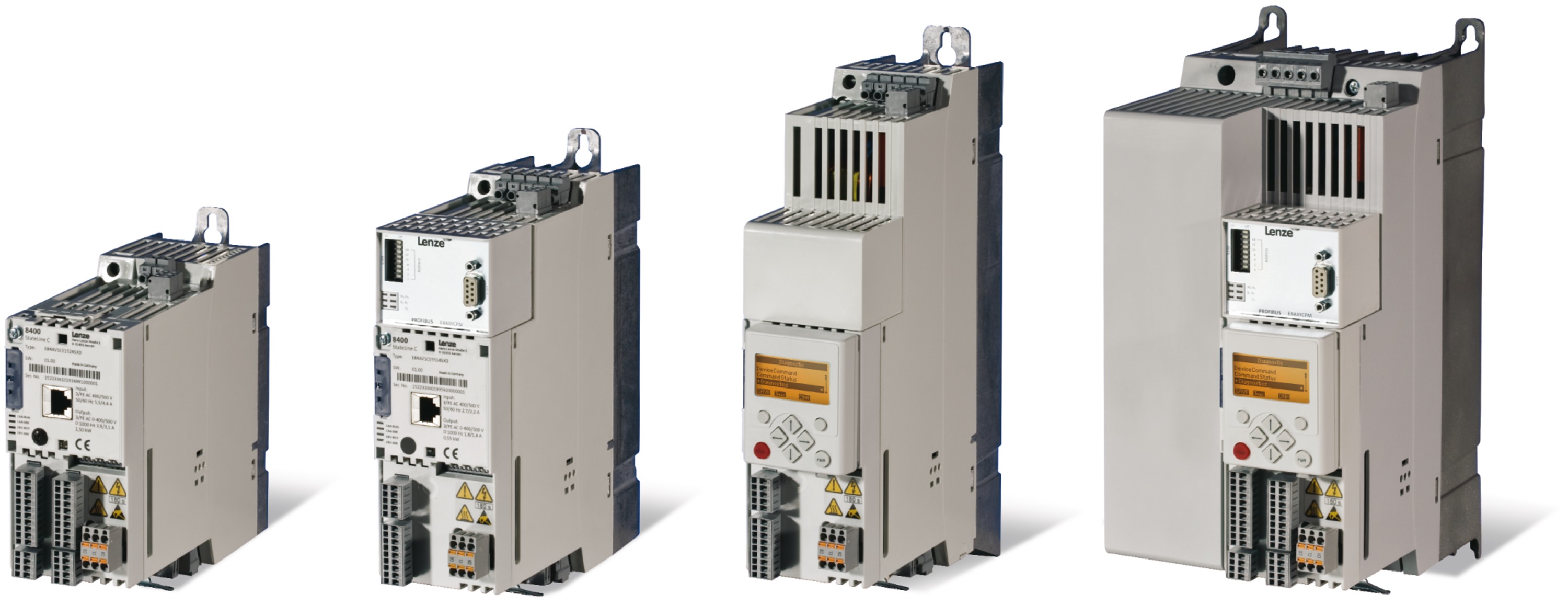

Lenze inverter 8400 시리즈는 4가지 종류로 구성되어 있습니다.

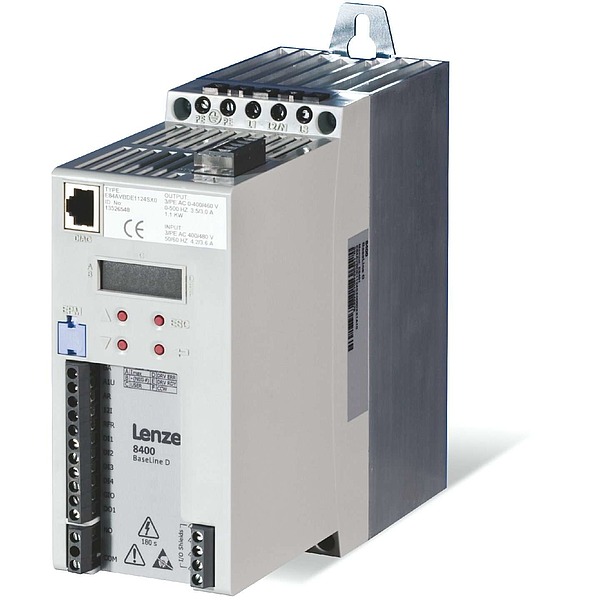

1. Lenze 8400 BaseLine



소형 인버터 제품으로 모델명 E84AVBD 또는 E84AVBC 로 시작하는 하며,

단상 230 V 제품은 0.25 kW에서 2.2 kW 까지 있습니다. (E84AVBDE2512SX0 ~ E84AVBDE2222SX0)

삼상 400 V 제품은 0.37 kW에서 3 kW 까지 있습니다. (E84AVBDE3714SX0 ~ E84AVBDE3024SX0)



통신옵션 : CANopen, EtherCAT, Ethernet Powerlink, Profibus, Profinet

제어방식 : V/f, 센서리스벡터제어



Lenze 8400 BaseLine 에 대한 결선도, 파라미터, 에러코드에 대한 자료는 아래 링크를 참고하시기 바랍니다.



Lenze 8400 BaseLine 자료 보러가기













2. Lenze 8400 StateLine





소형 인버터 제품으로 모델명 E84AVSC 로 시작하며,

단상 220 V 제품은 0.25 kW에서 2.2 kW 까지 있습니다. (E84AVSCE2512SX0 ~ E84AVSCD2222SX0)

삼상 380 V 제품은 0.37 kW에서 15 kW 까지 있습니다. (E84AVSCE3714SX0 ~ E84AVSCE1534SX0)



통신옵션 : CANopen, EtherCAT, Ethernet Powerlink, Profibus, Profinet

제어방식 : V/f, 센서리스벡터제어, VFC eco (Energy saving)

특징 : STO



Lenze 8400 StateLine 에 대한 결선도, 파라미터, 에러코드에 대한 자료는 아래 링크를 참고하시기 바랍니다.





Lenze 8400 StateLine 자료 보러가기

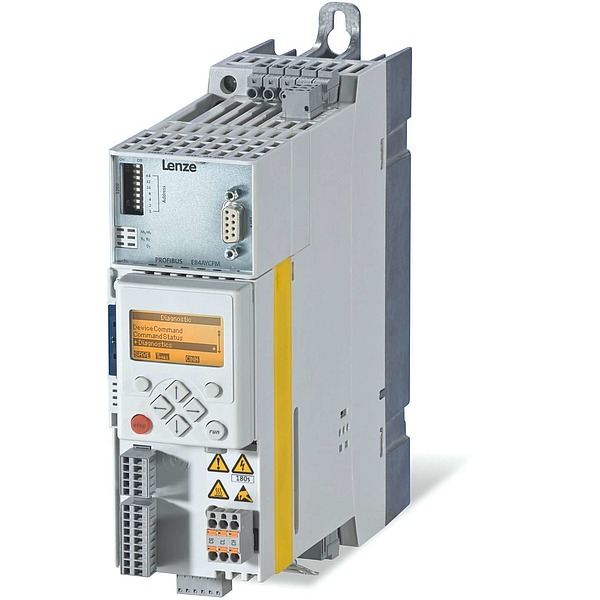

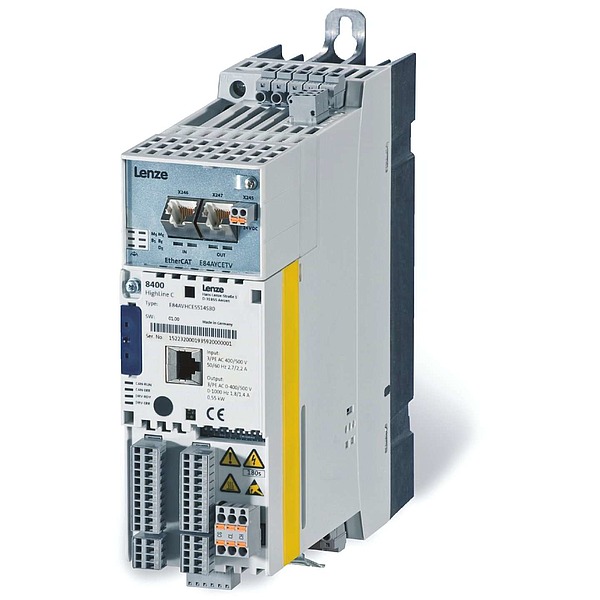

3. Lenze 8400 HighLine



주파수 인버터 및 서보제어(위치제어)를 제공하는 제품으로 모델명 E84AVHC 로 시작합니다.

단상 230 V 제품은 0.25 kW에서 2.2 kW 까지 있습니다. (E84AVHCE2512SX0 ~ E84AVHCE2222SX0)

삼상 400 V 제품은 0.37 kW에서 55 kW 까지 있습니다. (E84AVHCE3714SX0 ~ E84AVHCE4534SX0)



통신옵션 : CANopen, EtherCAT, Ethernet Powerlink, Profibus, Profinet

제어방식 : V/f, 센서리스벡터제어, VFC eco (Energy saving), Integreated positioning control

특징 : STO, 15 travel profiles for positioning



Lenze 8400 HighLine 에 대한 결선도, 파라미터, 에러코드에 대한 자료는 아래 링크를 참고하시기 바랍니다.



Lenze 8400 HighLine 자료 보러가기

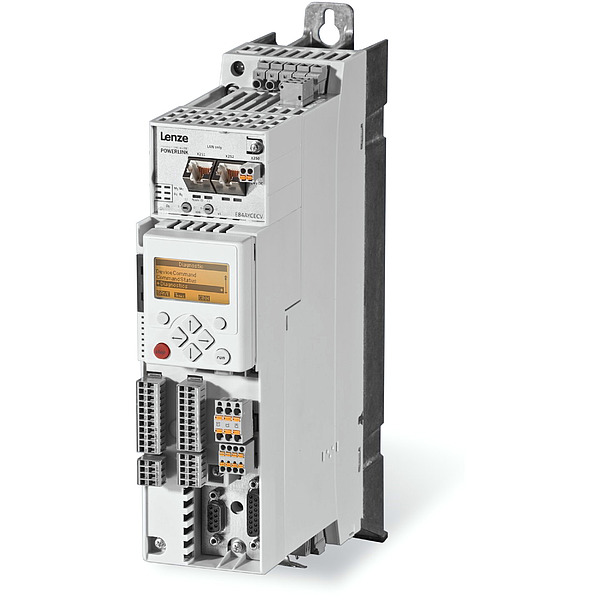

4. Lenze 8400 TopLine



서모모터 및 일반모터를 제어하는 서보드라이브 제품으로 모델명 E84AVTC 로 시작합니다.

단상 230 V 제품은 0.25 kW에서 2.2 kW 까지 있습니다. (E84AVTCE2512SX0 ~ E84AVTCE2222SX0)

삼상 400 V 제품은 0.37 kW에서 55 kW 까지 있습니다. (E84AVTCE3714SX0 ~ E84AVTCE4534SX0)



통신옵션 : CANopen, EtherCAT, Ethernet Powerlink, Profibus, Profinet, Axis bus (Internal bus communication)

제어방식 : VFC eco (Energy saving), Integreated positioning control

특징 : STO, Resolver & Encoder feedback, Sequence control, electrical shaft



Lenze 8400 TopLine 에 대한 결선도, 파라미터, 에러코드에 대한 자료는 아래 링크를 참고하시기 바랍니다.





Lenze 8400 TopLine 자료 보러가기







5. 모니터링을 위한 소프트웨어 & 키패드

Lenze 8400 제품에 대한 파라미터 확인, 수정, 복사 등을 위해서는 소프트웨어 EasyStarter 를 사용해야 합니다.

(무료 다운로드가 가능합니다.

또한 PC와 연결하기 위한 케이블 E94AZUS  제품이 필요합니다.

EasyStarter 사용방법은 아래 포스팅을 참고해주시기 바랍니다.



Lenze software "EasyStarter" 사용방법 보러가기

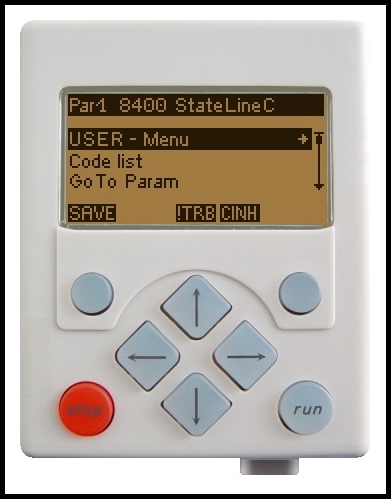

Lenze 8400 인버터에 장착 가능한 키패드 X400 (EZAEBK1001) 제품에 대한 소개 및 사용방법

(파라미터 변경, 모니터링 등) 은 아래 링크를 통해 확인하시기 바랍니다.





Lenze Keypad 사용방법 보러가기
