Lenze 9300 드라이브 결선도, 파라미터, 에러코드 (wiring, parameter, errorcodes)

안녕하세요. IT & 자동화 정보를 알려드리는 이지원 입니다.



이번 시간에는 Lenze 9300 제품의 결선도, 파라미터, 에러코드에 대한 정보를 알려드리겠습니다.

(Lenze 9300 servo drive wiring diagram, parameters, error codes)

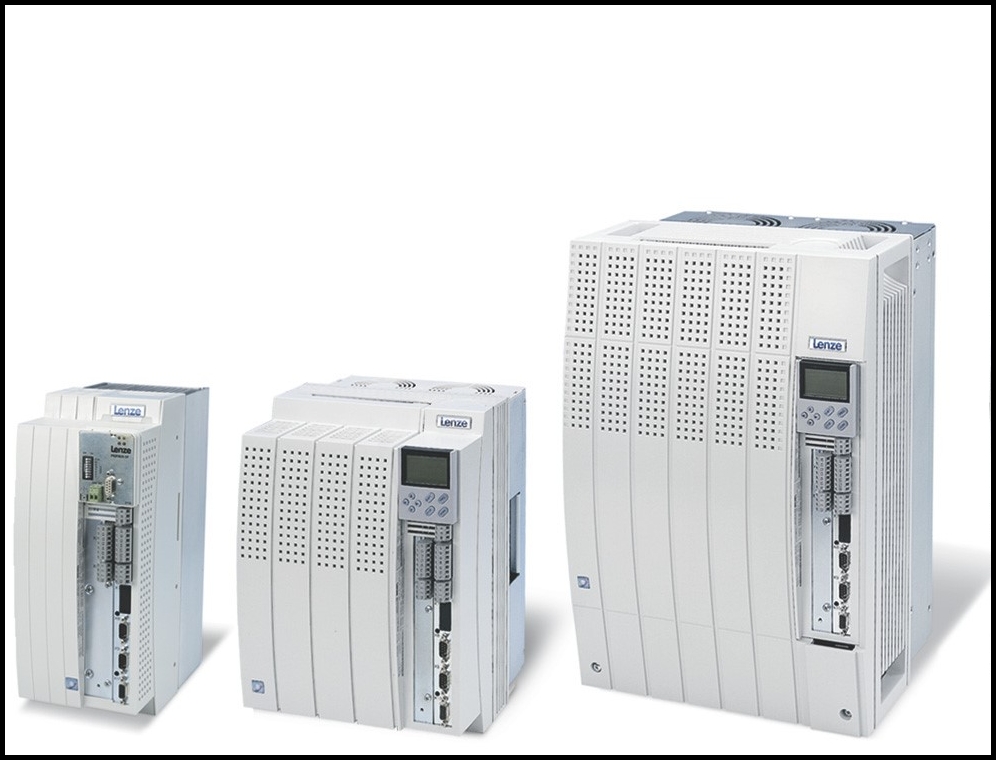

Lenze 9300 서보드라이브는 유도전동기, 비동기 서보모터, 동기 서보모터를 제어하는 제품입니다.

모델명에 제품의 용량이 표시되어 있습니다.

EVS 제품을 예로 들면, 'EVS9321-ES..' 이런 식으로 '93' 다음에 오는 숫자가 용량을 의미합니다.



모델명	400V 용량 (kW)	480V 용량 (kW)
9321	0.37	0.37
9322	0.75	0.75
9323	1.5	1.5
9324	3.0	3.0
9325	5.5	5.5
9326	11	11
9327	15	18.5
9328	22	30
9329	30	37
9330	45	45
9331	55	55
9332	75	90



1. EVF93xx-EV 벡터 드라이브

엔코더가 장착된 유도전동기, 비동기 서보모터를 제어할 수 있는 드라이브 입니다.

모델명은 'EVF93xx-EV' 로 시작합니다.



2. EVS93xx-ES 서보 드라이브

동기 서보모터를 제어할 수 있는 드라이브 입니다.

(Robotics, Conveying, Sorting, Travelling drives, Shaper drives, ...)

모델명은 'EVS93xx-ES' 로 시작합니다.



3. EVS93xx-EP 위치제어 서보드라이브

동기 서보모터를 제어할 수 있는 드라이브이며, 위치제어 프로그램이 내장되어 있습니다.

(Flying saw, Palletizer, Material feed, Handling and robotics with distributed intelligence, Cross cutter, Hoist drive, ...)

모델명은 'EVS93xx-EP' 로 시작합니다.



4. EVS93xx-EK 캠 프로파일 서보드라이브

동기 서보모터를 제어할 수 있는 드라이브이며, 캠 제어 프로그램이 내장되어 있습니다.

(Contouring, Welding bar, Filling plant, ...)

모델명은 'EVS93xx-EK' 로 시작합니다.



5. EVS93xx-ER

동기 서보모터를 제어할 수 있는 드라이브이며, 레지스터 제어(센서 동기제어) 프로그램이 내장되어 있습니다.

(Insetter, Cross cutter, Printing units, ...)

모델명은 'EVS93xx-ER' 로 시작합니다.



6. EVS93xx-EI / EVS93xx-ET

동기 서보모터를 제어할 수 있는 드라이브이며, PLC 기능이 내장된 제품입니다.

PLC는 Lenze 소프트웨어 'DDS' 를 사용해야 합니다.

모델명은 'EVS93xx-EI', 'EVS93xx-ET' 로 시작합니다.





7. 관련 자료

Lenze 9300 시리즈의 결선도, 파라미터, 에러코드 자료를 다운로드 받으려면, 아래 포스팅을 참고해주시기 바랍니다.



Lenze 9300 결선도, 전기도면 다운로드



Lenze 9300 파라미터 자료 다운로드



Lenze 9300 에러코드 자료 다운로드
