Lenze 인버터 8200 결선도, 메뉴얼 (wiring, manual, parameters)

안녕하세요. IT & 자동화 정보를 알려드리는 이지원 입니다.



이번 시간에는 Lenze 인버터 8200 시리즈의 결선도, 메뉴얼, 파라미터 자료를 알려드리겠습니다.

(Lenze inverter 8200 series wiring diagram, manual, parameter)



Lenze 8200 인버터는 오픈루프 속도제어를 하는 제품입니다.

단종된지 오래되어 더이상 생산되지 않습니다.

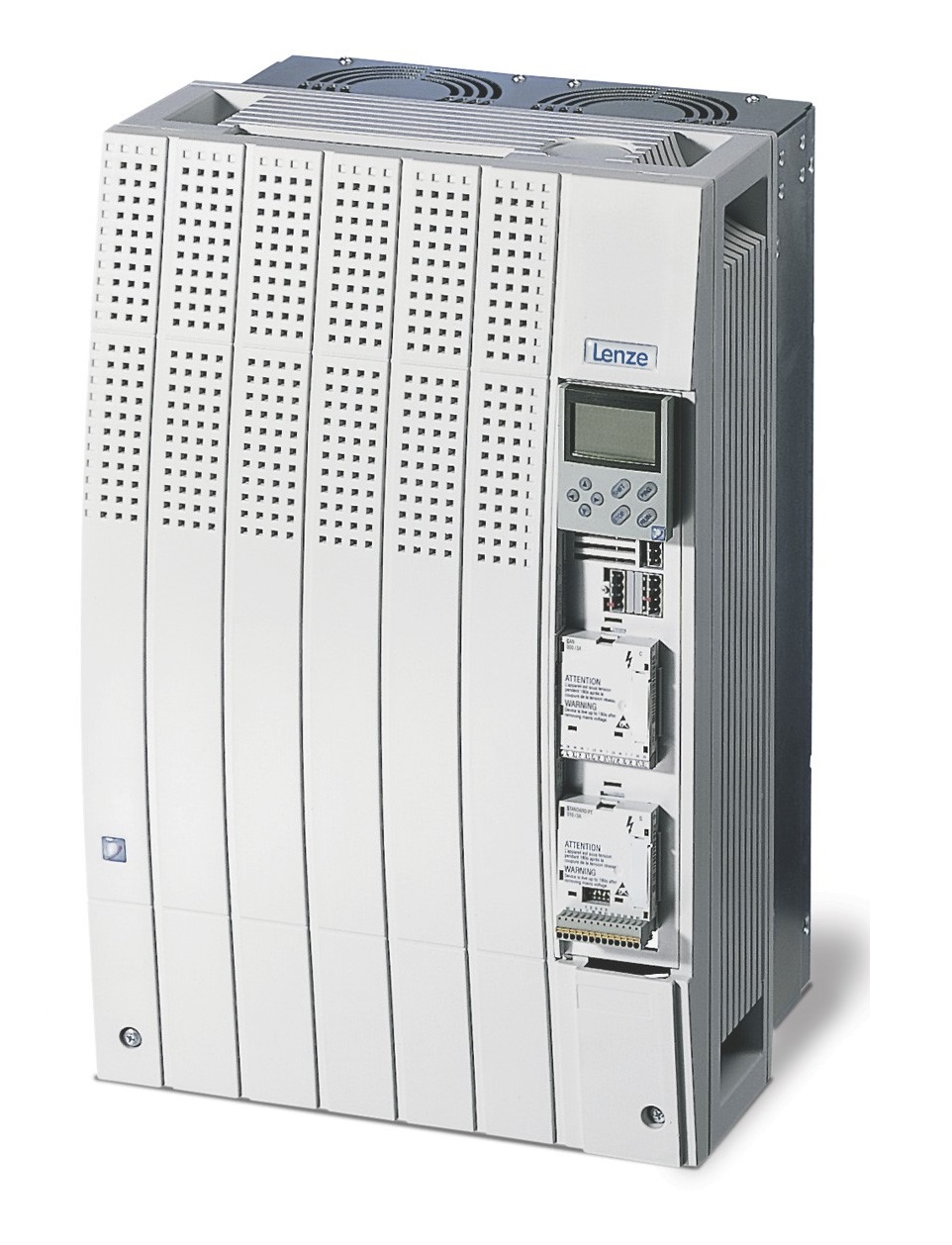

1. E82EV 모델

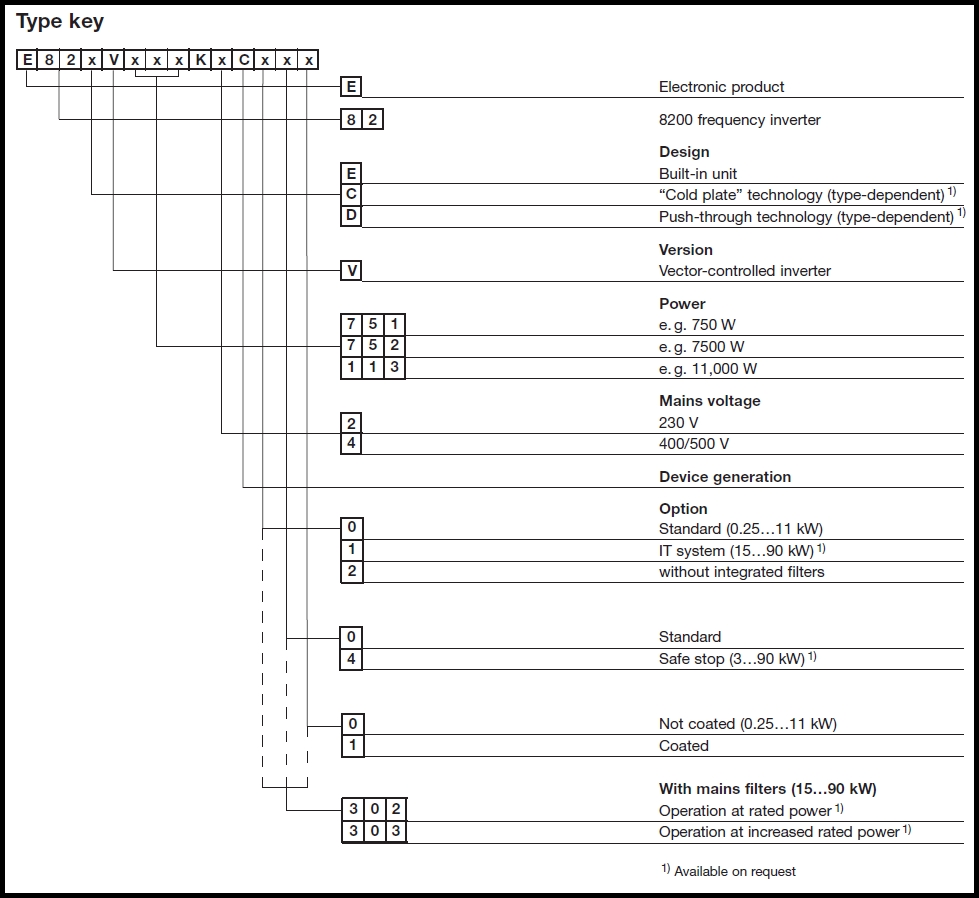

모델명 'E82' 로 시작되며 용량에 따라 표기가 다릅니다. 용량은 0.55 ~ 90 kW까지 있습니다.

예시1) 0.75 kW, 400 V 제품 : E82EV751K4C000

예시2) 1.5 kW, 220 V 제품 : E82EV152K2C000

예시3) 22 kW, 400 V 제품 : E82EV223K4C000

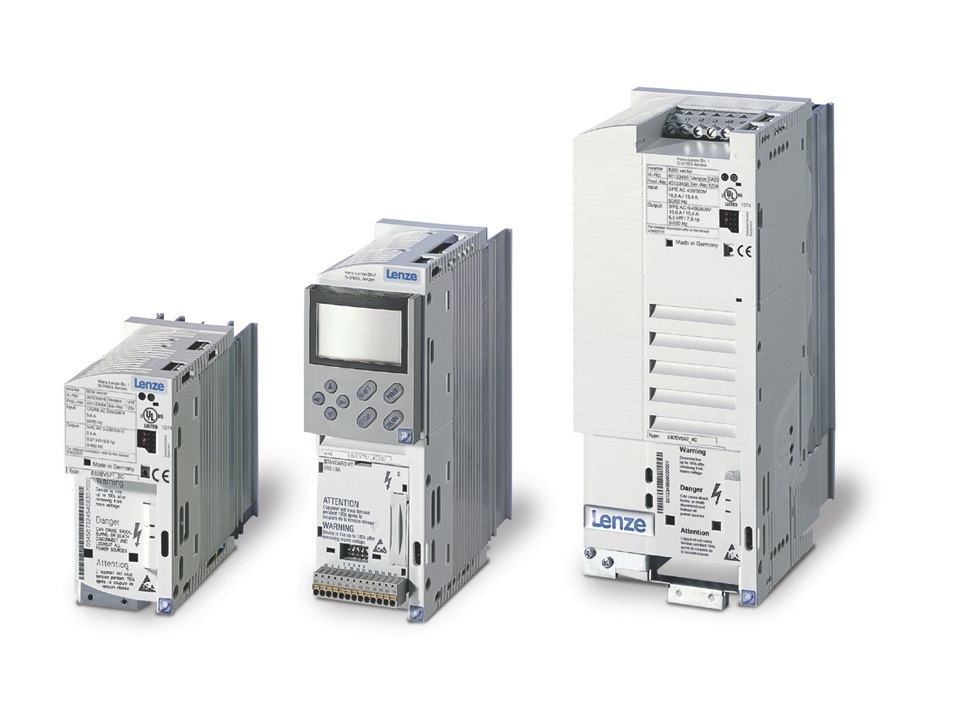

2. EVF821x 모델

주파주 인버터 입니다. 0.75 ~ 11 kW 까지 있습니다.

모델명	400V 용량 (kW)	480V 용량 (kW)
EVF8211	0.75	1.1
EVF8212	1.5	1.5
EVF8213	2.2	2.2
EVF8214	3.0	3.7
EVF8215	4.0	5.5
EVF8216	5.5	7.5
EVF8217	7.5	11
EVF8218	11	15

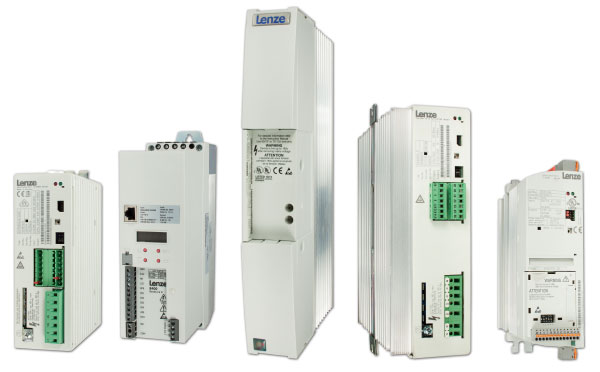

3. EVF822x / EVF824x 모델



EVF822x 모델은 15 ~ 90 kW 인버터 입니다.

모델명	400V 용량 (kW)	480V 용량 (kW)
EVF8221	15	18.5
EVF8222	22	30
EVF8223	30	37
EVF8224	45	55
EVF8225	55	75
EVF8226	75	90
EVF8227	90	110





EVF824x 모델은 0.37 ~ 11 kW 인버터 입니다.

모델명	400V 용량 (kW)	480V 용량 (kW)
EVF8241	0.37	0.37
EVF8242	0.75	0.75
EVF8243	1.5	1.5
EVF8244	3.0	3.0
EVF8245	5.5	5.5
EVF8246	11	11

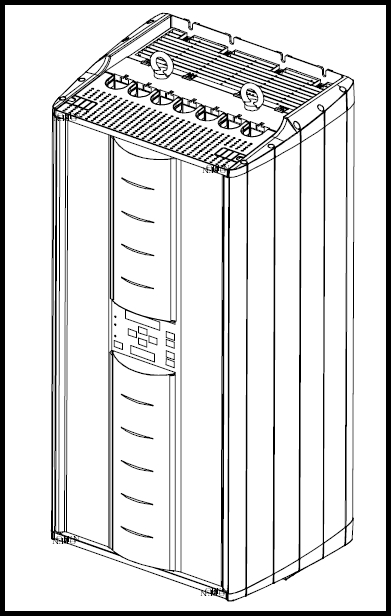

4. EVF823x 모델

132 ~ 250 kW 대용량 인버터 입니다.



모델명	400V 용량 (kW)	480V 용량 (kW)
EVF8231	132	0151
EVF8232	160	172
EVF8233	200	230
EVF8234	250	285





5. 참고자료

Lenze 8200 인버터의 결선도와 메뉴얼을 다운로드 받으려면 아래 링크를 참고하시기 바랍니다.



Lenze 8200 인버터 결선도, 전기도면



Lenze 8200 인버터 파라미터



Lenze 8200 인버터 메뉴얼
